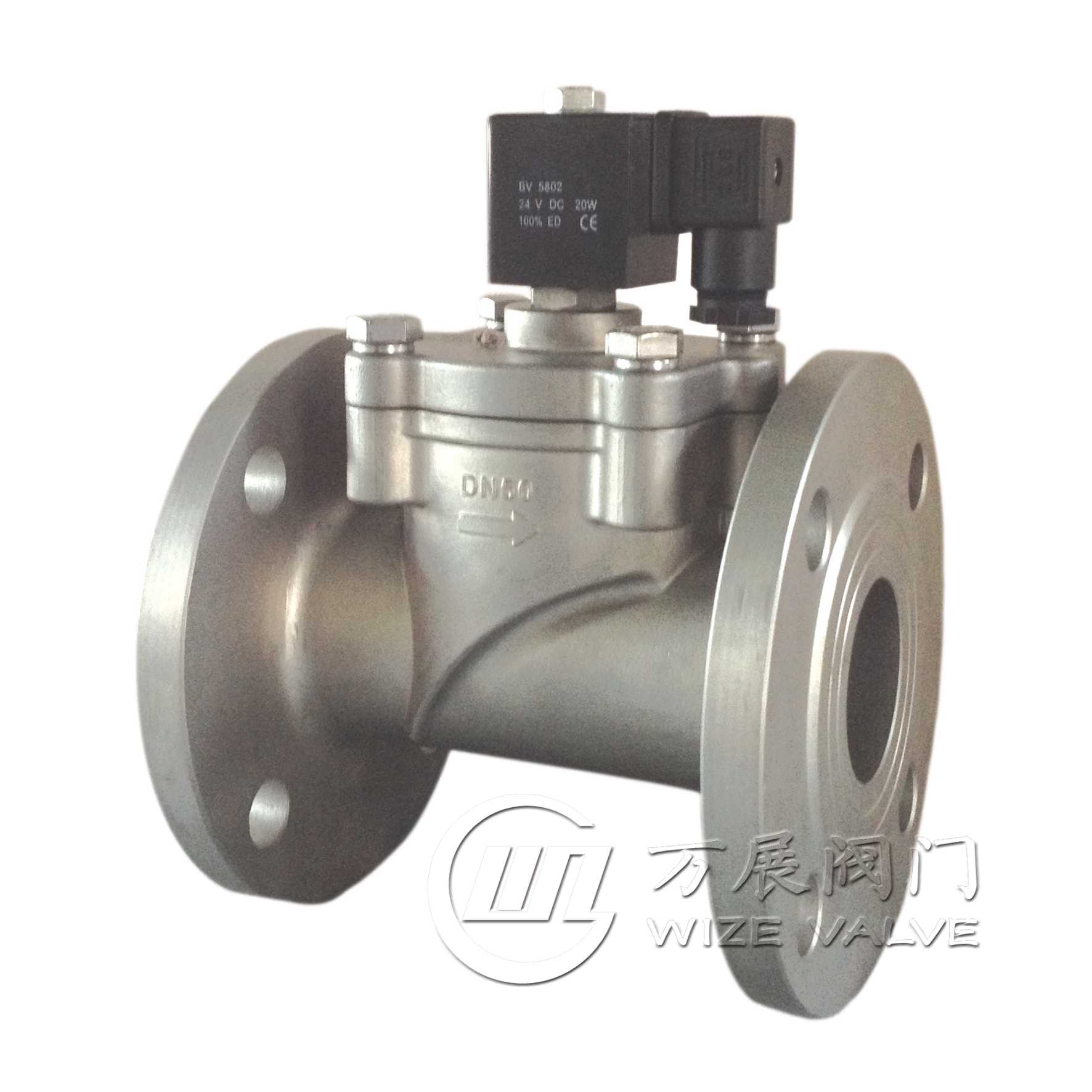

氣用電磁閥

簡單介紹

油氣用電磁閥采用飛碟式活塞結構，彈性補償，萬能導向，歐洲造型，外觀精美。工作壓力≤10Mpa，流體溫度-200~550℃，廣泛地適用于氣、水、油、蒸汽、燃氣、腐蝕流體等

詳細介紹

氣用電磁閥產品優勢
領先技術歐洲造型飛碟活塞靈動輕巧
彈性補償性能穩定萬能導向避免故障

精密鑄造外觀精美任意安裝密封性好

氣用電磁閥主要選型參數
原理結構：直動活塞式、分步直動活塞型、先導活塞型
流體范圍：氣、水、油、蒸汽、燃氣、腐蝕流體等
工作壓力：-0.1~0Mpa,0-0.6Mpa,0.01-0.6Mpa, 0.01-1.6Mpa,0.01-2.5Mpa,0.1-4.0Mpa,0.1-6.4Mpa，0.1-10Mpa
流體溫度：-200~-51℃,-50~40℃，-20~100℃，101~200℃，201~300/450/550℃
型號規格：DN0.5-200
連接方式：內螺紋；法蘭
閥體材質：鑄鋼（≥DN25）、304、316（特殊定制316L不銹鋼）
標準電壓：AC220V、DC24V (其它均可定制)
控制方式：常閉式、常開式
安裝方式：水平、垂直
介質粘度：小于50CSt（大于需定制）
防護性能：普通型IP54,防水型IP65，短時浸泡型IP67
特殊功能： E防爆型（dⅡCT5）；S手動功能；X信號反饋；K常開功能； M脈沖功能；T定時功能

氣用電磁閥規格尺寸：

型號規格	公稱通徑	內螺紋			法蘭
型號規格	公稱通徑	G	L	H	L	H	D	K	N-d
WZW0.5	DN0.5	G1/8	35	80
WZW01	DN1	G1/8	35	80
WZW02	DN2	G1/8	35	80
WZW03	DN3	G1/8	35	80
WZW04	DN4	G1/4	38	85
WZW05	DN5	G1/4	38	85
WZW06	DN6	G1/4	48	105
WZW08	DN8	G3/8	48	105
WZW10	DN10	G3/8	48	105
WZW15	DN15	G1/2	70/80	150	100/110	140	Φ95	Φ65	4-Φ14
WZW20	DN20	G3/4	85	160	110	145	Φ105	Φ75	4-Φ14
WZW25	DN25	G1	95	165	125	155	Φ115	Φ85	4-Φ14
WZW32	DN32	G1 1/4	115	180	140	160	Φ135	Φ100	4-Φ18
WZW40	DN40	G1 1/2	130	190	150	170	Φ145	Φ110	4-Φ18
WZW50	DN50	G2	145	205	165	175	Φ160	Φ125	4-Φ18
WZW65	DN65				200	240	Φ180	Φ145	4-Φ18
WZW80	DN80				240	260	Φ190	Φ160	8-Φ18
WZW100	DN100				280	295	Φ215	Φ180	8-Φ18
WZW125	DN125				310	295	Φ245	Φ210	8-Φ18
WZW150	DN150				460	350	Φ280	Φ240	8-Φ23
WZW200	DN200				460	350	Φ335	Φ295	12-Φ23

注：以上尺寸為常規尺寸，如有特殊要求或需詳細尺寸，可聯系我司索取

氣用電磁閥應用范圍：
船舶重工、石油化工、電力裝備、醫藥設備、工業爐窯、干燥設備、消防設備、暖通空調、清洗設備、電鍍涂裝、食品工業、真空管路、水廠虹吸系統等。
