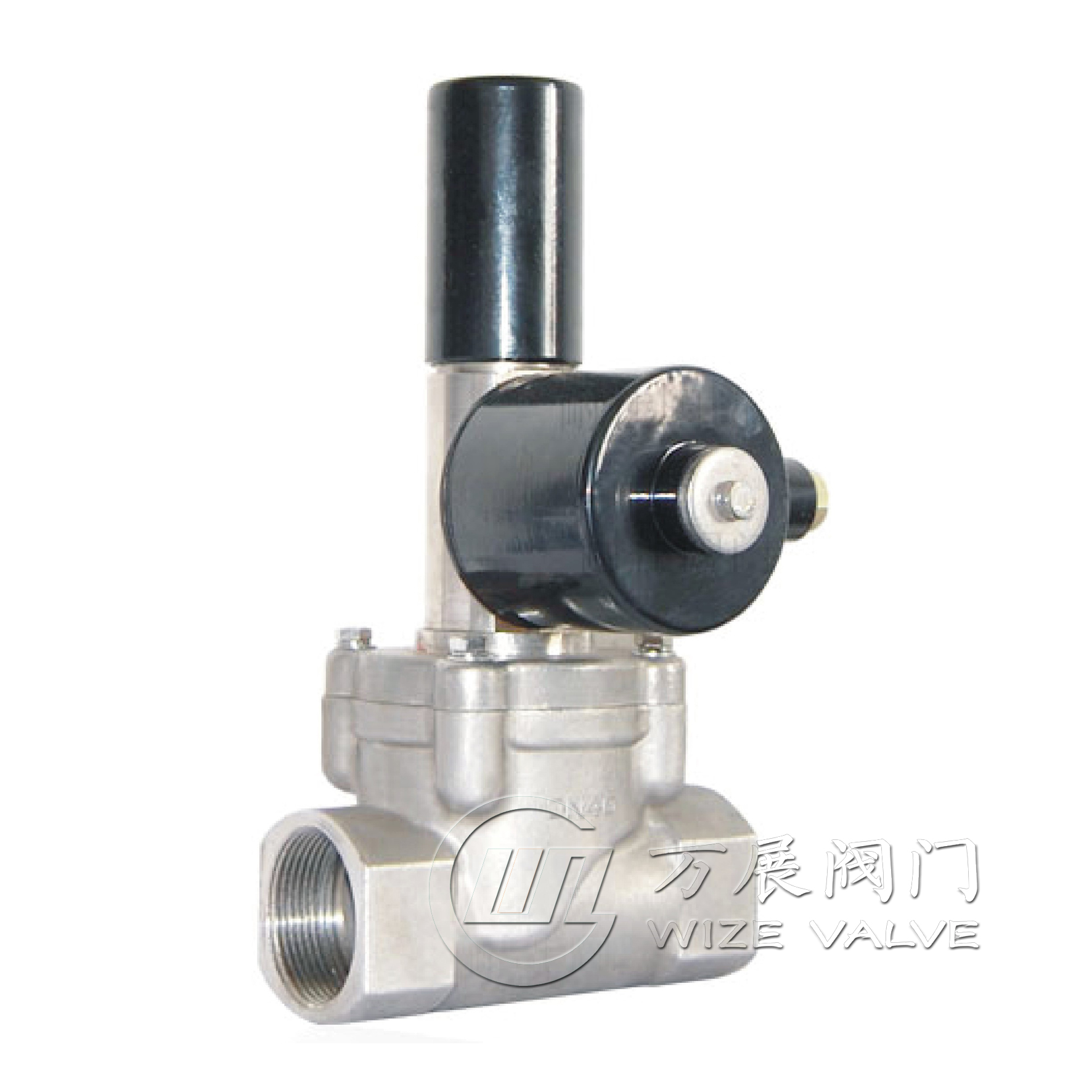

WZRK/WZRB緊急切斷電磁閥

簡單介紹

詳細介紹

產品優勢

領先技術 歐洲造型　　優異密封避免泄漏
飛蝶活塞耐腐抗磨　導向設置消除故障

瞬間切斷手動復位多種選擇性能穩定

應用范圍

航天、船舶重工、石油化工、電力裝備、工業爐窯、鍋爐、燃氣管網、燃氣處理廠、加氣站、燃氣泄漏報警系統、安全保護系統、消防報警系統，廣泛用于城市或工廠易燃易爆介質管網安全保護，當發現事故隱患時快速切斷，及時制止惡性事故發生。

工作原理

WZRK常開型：電磁閥在日常工作中處于常開狀態，電磁線圈處于斷電狀態，不消耗電能。當控制系統探測到事故可能發生時，系統發出電信號指令，電磁線圈只需瞬時得電即可觸發閥門快速關閉，并進入自鎖狀態。此時即使撤去電源，閥門仍處于自鎖關閉狀態，不會重新自動打開。當事故處理完畢，如需再接通氣源時，需人工重新開啟閥門，把手柄拉至極限位置（最大行程處）后松開，才會恢復供氣。

WZRB常閉型：電磁閥在日常工作中一直開啟時，電磁線圈需一直處于通電狀態。當控制系統探測到事故可能發生時，系統發出電信號指令，電磁線圈只需瞬時失電即可觸發閥門快速關閉，并進入自鎖狀態。此時即使通上電源，閥門仍處于自鎖關閉狀態，不會重新自動打開。當事故處理完畢，如需再接通氣源時，需人工重新開啟閥門，電磁閥線圈先得電，然后把手柄拉至極限位置（最大行程處）后松開，才會恢復供氣。

注：防護罩中間有螺紋孔型，放在手動拉桿上當手柄使用

主要選型參數

原理結構：直動活塞型、先導活塞型

流體范圍：煤氣、天然氣、液化氣、沼氣、甲烷、瓦斯等氣體或燃油

工作壓力：0-0.1Mpa、0-1.0Mpa、0.02-1.6Mpa、0.03-2.5Mpa

流體溫度：-20~100℃（其它可定制）

產品規格： DN15-200（其他可定制）

連接方式：螺紋，法蘭

閥體材質：鑄鋼（≥DN25）、304、316（特殊定制316L不銹鋼）

標準電壓：AC220V、DC24V (其它可定制)

控制方式：常開型手動復位，常閉型手動復位

關閉速度：≤1秒

安裝方式：水平、垂直

防護性能：普通型IP54,防水型IP65，短時浸泡型IP67

特殊功能：E防爆型（dⅡCT5）；X信號反饋

安裝尺寸

型號規格	公稱通徑	內螺紋			法蘭
型號規格	公稱通徑	G	L	H	L	H	D	K	N-d
WZRK15	DN15	G1/2	70/80	185	100/110	175	Φ95	Φ65	4-Φ14
WZRK20	DN20	G3/4	85	195	110	180	Φ105	Φ75	4-Φ14
WZRK25	DN25	G1	95	205	125	190	Φ115	Φ85	4-Φ14
WZRK32	DN32	G1 1/4	115	215	140	195	Φ135	Φ100	4-Φ18
WZRK40	DN40	G1 1/2	130	225	150	205	Φ145	Φ110	4-Φ18
WZRK50	DN50	G2	145	240	165	215	Φ160	Φ125	4-Φ18
WZRK65	DN65				200	275	Φ180	Φ145	4-Φ18
WZRK80	DN80				240	290	Φ190	Φ160	8-Φ18
WZRK100	DN100				280	330	Φ215	Φ180	8-Φ18
WZRK125	DN125				310	330	Φ245	Φ210	8-Φ18
WZRK150	DN150				460	350	Φ280	Φ240	8-Φ23
WZRK200	DN200				460	350	Φ335	Φ295	12-Φ23

注：以上尺寸為常規尺寸，如有特殊要求或需詳細尺寸，可聯系我司索取
