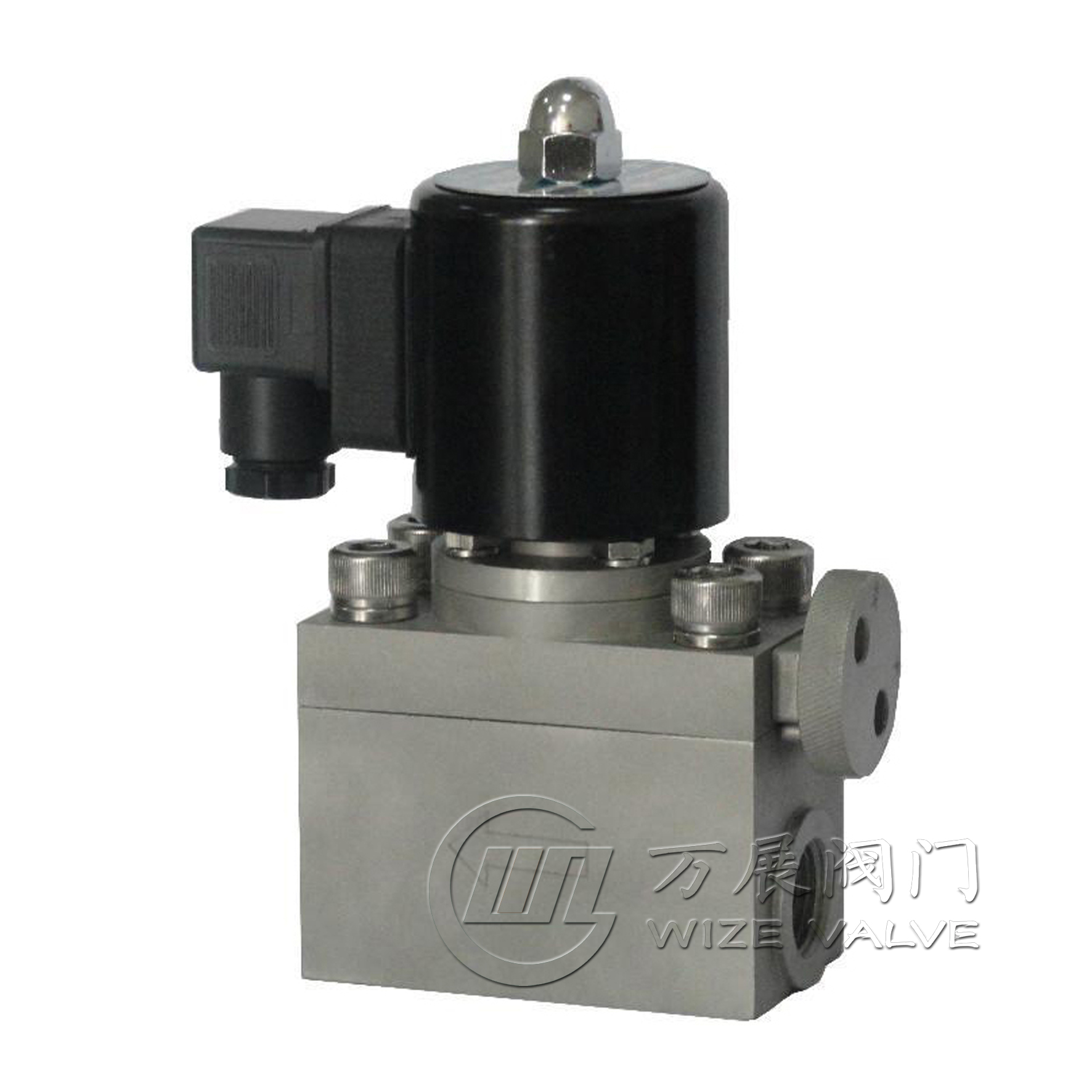

WZG高壓電磁閥

簡單介紹

WZG高壓電磁閥采用飛碟式活塞結構，彈性補償，萬能導向，歐洲造型，外觀精美。工作壓力≤10Mpa，流體溫度-200~550℃，廣泛地適用航天、國防軍品、核工業、船舶重工、石化、電力裝備、醫藥設備、工業爐窯、干燥設備、消防設備、暖通空調、清洗設備、電鍍涂裝、灌裝計量、機器制造、食品工業、水處理系統超高壓控制系統中。

詳細介紹

WZG高壓電磁閥產品優勢

領先技術 260Mpa實力飛碟活塞安全可靠

特制線圈壽命超長品質精良久經考驗

WZG高壓電磁閥應用范圍

航天、國防軍品、核工業、船舶重工、石化、電力裝備、醫藥設備、工業爐窯、干燥設備、消防設備、暖通空調、清洗設備、電鍍涂裝、灌裝計量、機器制造、食品工業、水處理系統超高壓控制系統中。

WZG高壓電磁閥主要選型參數

原理結構：直動活塞式，先導活塞式

適用介質：氣、水、油、蒸汽、制冷劑、腐蝕性流體

工作壓力：0~260Mpa(小口徑)； 0.1-5Mpa/0.1-10Mpa/0.3-40Mpa/0.5-70Mpa/1-260MPa

介質溫度：-200~-51℃,-50~40℃，-20~100℃，101~200℃，201~300/450/550℃

型號規格：DN0.5～DN200

連接方式：內螺紋、法蘭

閥門材質：304、316、316L
電源電壓：AC220V、DC24V（其它電壓均可定制）

控制方式：常開、常閉

安裝方式：水平、垂直

介質粘度：小于50CSt（大于時定制）

防護性能：普通型IP54,防水型IP65，短時浸泡型IP67

特殊功能：E防爆型（dⅡCT5）；S手動功能；X信號反饋；K常開功能； M脈沖功能；T定時功能

口徑壓力范圍對照表(部分)

型號規格	WZG0.5	WZG01	WZG02	WZG03	WZG04	WZG05	WZG06	WZG08	WZG10
公稱通徑(DN)	0.5	1	2	3	4	5	6	8	10
連接方式	1/8；1/4	1/8；1/4	1/8；1/4	1/8；1/4	1/4；3/8	1/4；3/8	1/4；3/8	1/4；3/8	3/8
壓力范圍（Mpa）	0-260Mpa	0-260Mpa	0-20Mpa	0-8Mpa	0-4Mpa	0-2.5Mpa	0-1.6Mpa	0-0.6Mpa	0-0.6Mpa
壓力范圍（Mpa）	0-260Mpa	0-260Mpa	0.1-5Mpa/0.1-10Mpa/0.3-40Mpa/0.5-70Mpa/1-260MPa

型號規格	WZG15	WZG20	WZG25	WZG32	WZG40	WZG50	WZG65	WZG80	WZG100
公稱通徑(DN)	15	20	25	32	40	50	65	80	100
連接方式	1/2	3/4	1	1-1/4	1-1/2	2	法蘭	法蘭	法蘭
壓力范圍（Mpa）	0.1-5Mpa/0.1-10Mpa/0.3-40Mpa/0.5-70Mpa/1-260MPa

WZG高壓電磁閥外形尺寸說明

因不同參數要求尺寸不同，故未詳細標明尺寸，如需詳細尺寸，可聯系我司索取
